مكونات النظام الشمسي ☀️

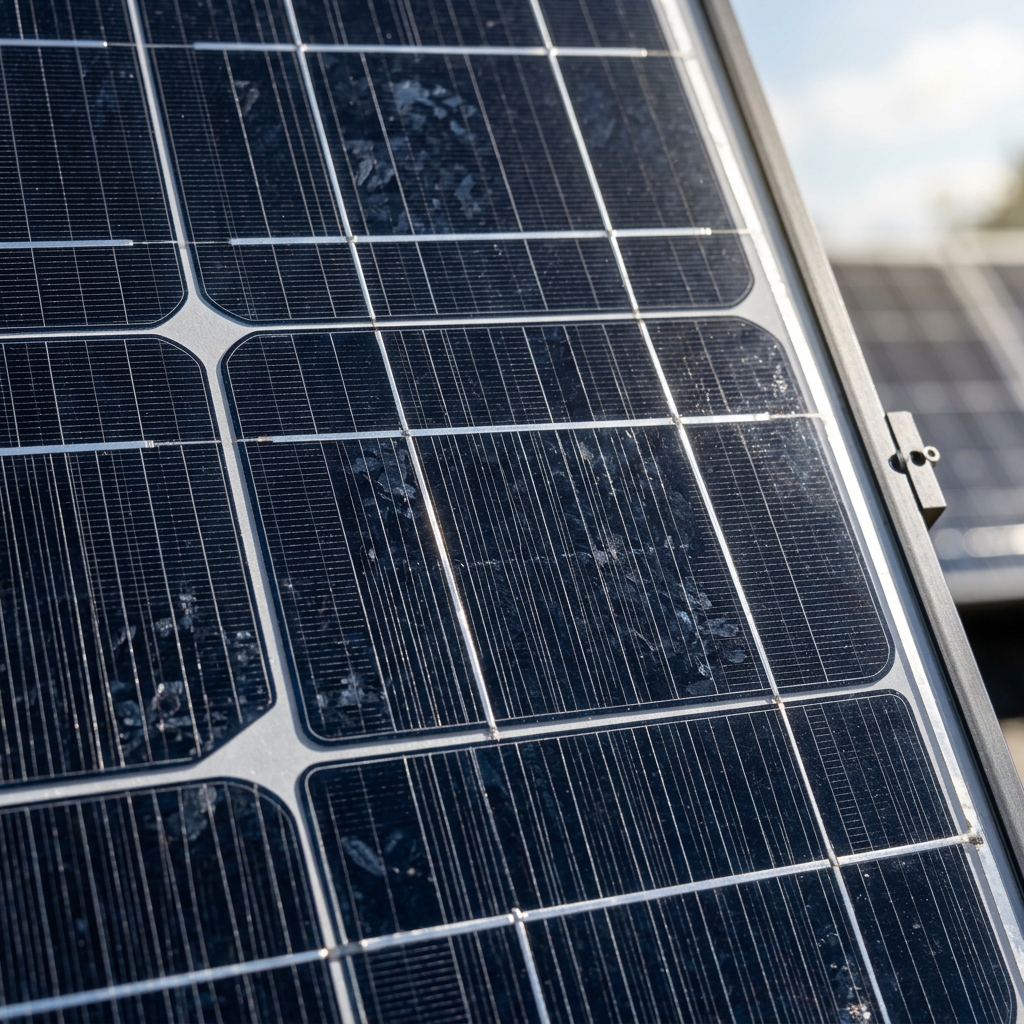

الألواح الشمسية (Solar Panels)
الألواح هي القلب النابض للنظام، تقوم بالتقاط ضوء الشمس وتحويله مباشرة إلى طاقة كهربائية مستمرة (DC). يقاس حجم اللوح بالـ "واط" (مثلاً 550W) ويصل عمرها الافتراضي لأكثر من 25 عاماً.
- أحادية التبلور (Monocrystalline): لونها أسود داكن، تتميز بكفاءة عالية جداً وأداء ممتاز في الأجواء الحارة والمساحات الضيقة.
- متعددة التبلور (Polycrystalline): لونها أزرق، كفاءتها أقل بقليل وتعتبر خياراً اقتصادياً للمساحات الكبيرة.
- تصنيف Tier 1: احرص دائماً على اختيار ألواح مصنفة كـ Tier 1 لضمان أعلى معايير جودة التصنيع.

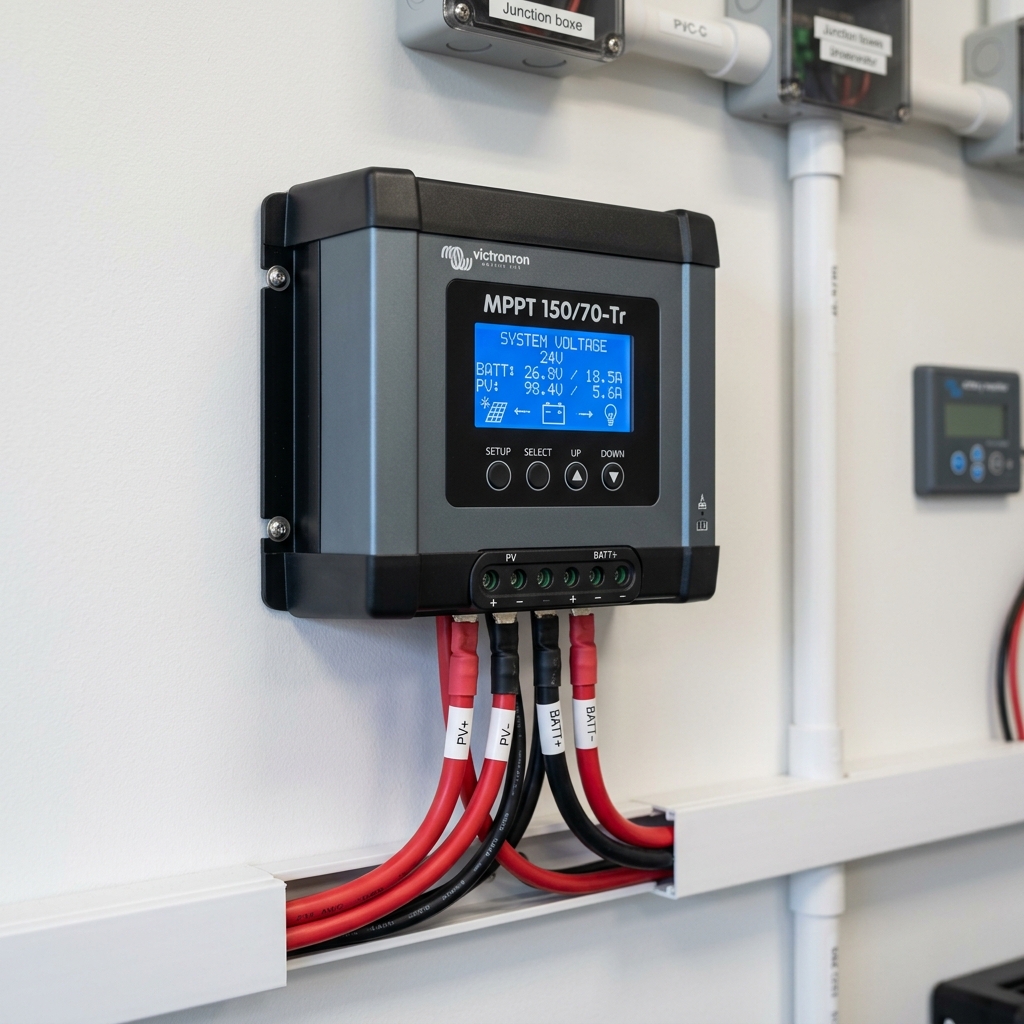

منظم الشحن (Charge Controller)
المنظم هو "عقل النظام"، يقوم بتنظيم الجهد والتيار القادم من الألواح لحماية البطاريات من الشحن الزائد، ويمنع تفريغ البطاريات العكسي نحو الألواح في الليل.
- تقنية MPPT: أحدث تقنية تقوم بتتبع نقطة الطاقة القصوى، مما يزيد من إنتاجية الألواح بنسبة تصل إلى 30% مقارنة بالأنظمة القديمة.
- تقنية PWM: تقنية أقدم وأرخص، تفقد جزءاً كبيراً من طاقة الألواح وتصلح للأنظمة الصغيرة جداً فقط.
- اختيار الحجم: يجب أن يتحمل المنظم إجمالي تيار الألواح (يقاس بالأمبير A).

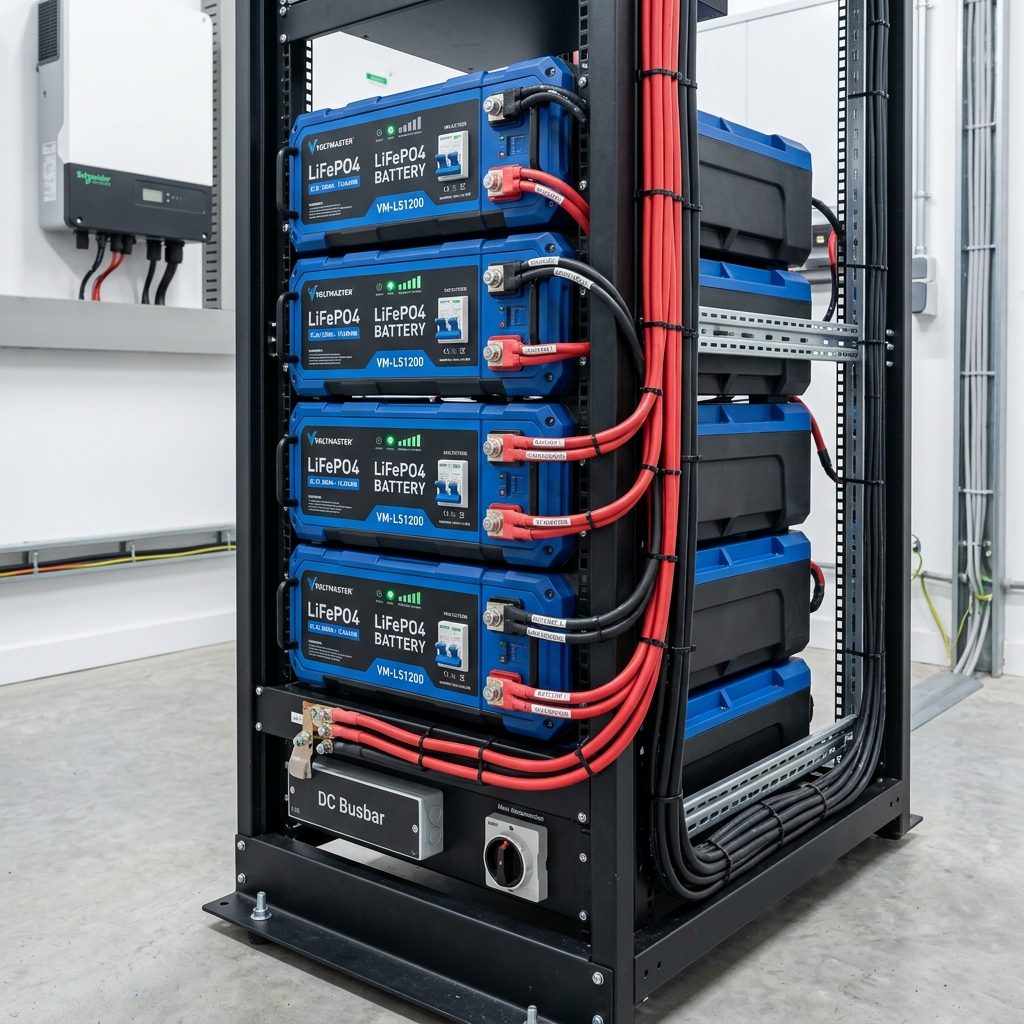

البطاريات (Batteries)
البطارية هي مخزن الطاقة الذي يتيح لك تشغيل أجهزتك ليلاً أو أثناء الغيوم. اختيار نوع البطارية هو العامل الأهم في استقرار النظام على المدى الطويل.
- ليثيوم فوسفات الحديد (LiFePO4): الخيار الأحدث والأكثر أماناً، تسمح لك باستهلاك 80% إلى 90% من سعتها (DoD)، وعمرها الافتراضي يتجاوز 10 سنوات (أكثر من 3000 دورة شحن).
- بطاريات الجل والرصاص (Gel/Lead-Acid): أرخص سعراً لكن عمرها قصير (1-3 سنوات) ولا يجب تفريغها لأكثر من 50% لكي لا تتلف.

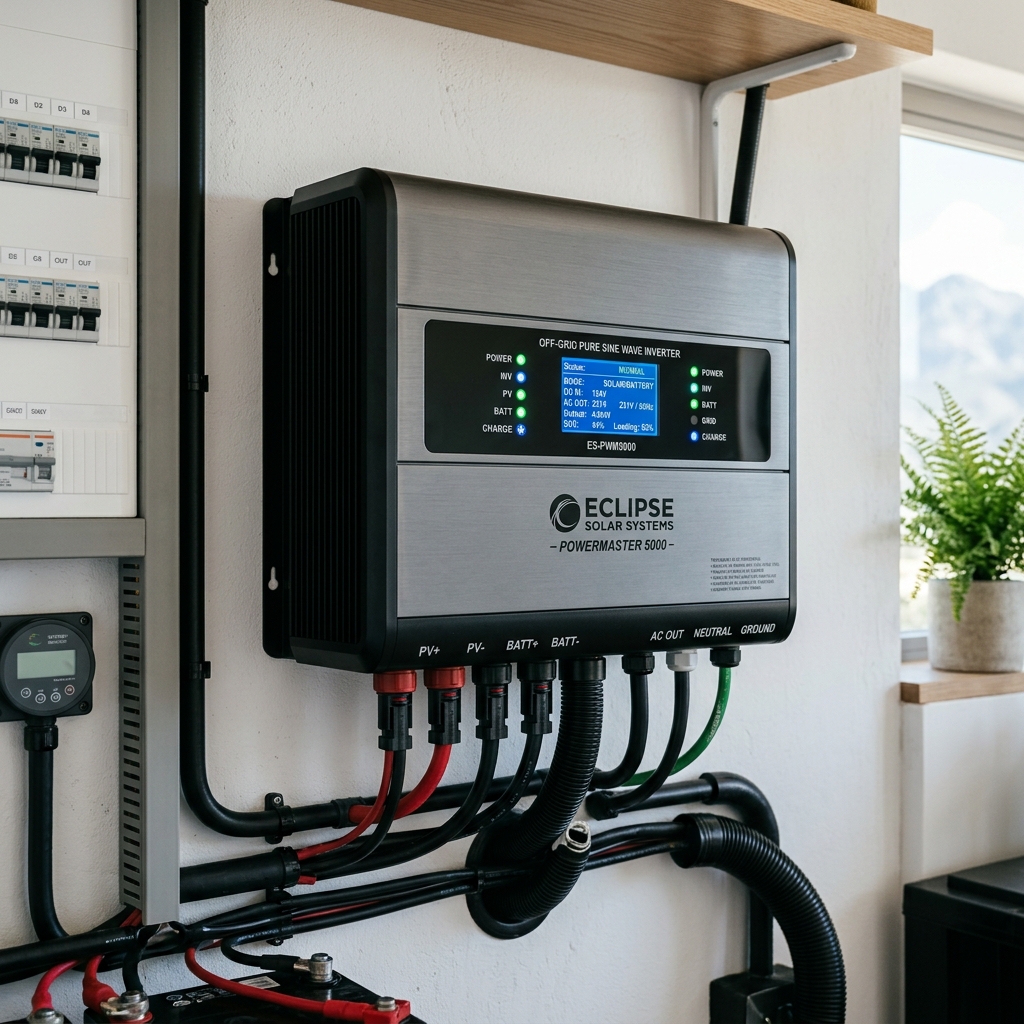

محول الطاقة (Inverter)
يقوم المحول بوظيفة حيوية وهي تحويل التيار المستمر (DC) المخزن في البطاريات إلى تيار متردد (AC 220V) وهو التيار الذي تستخدمه جميع أجهزة المنزل.
- موجة جيبية نقية (Pure Sine Wave): يجب اختيار هذا النوع لضمان عمل الأجهزة الحساسة (تلفزيون، لابتوب، ثلاجة) بأمان وبدون أصوات طنين.
- قدرة الإقلاع (Surge Power): الأجهزة التي تحتوي على محركات (مكيف، ثلاجة، مضخة) تسحب تياراً مضاعفاً عند بدء التشغيل، لذلك نوصي دائماً بإضافة هامش 25% فما فوق لحجم المحول لتجنب تعطله.
مخطط تدفق الطاقة والتوصيل 🔄
خطوات التجميع والتركيب العملية 🛠️

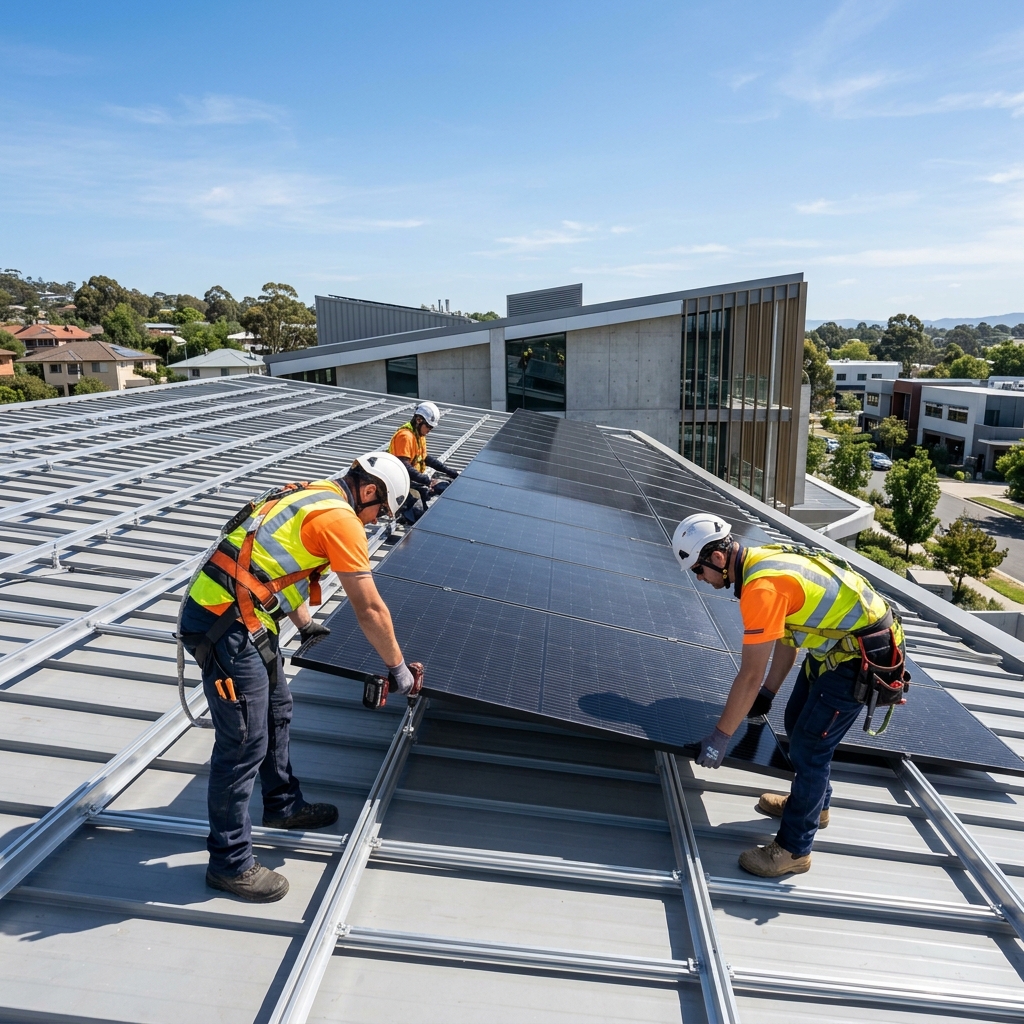

تثبيت القواعد والألواح
يبدأ العمل دائماً بتثبيت القواعد المعدنية (Mounting Structures) على السطح أو الأرض بشكل محكم لمقاومة الرياح. يتم توجيه الألواح جغرافياً نحو الجنوب (في نصف الكرة الشمالي) بزاوية ميل مناسبة للحصول على أقصى سطوع. بعد ذلك يتم ربط الألواح ببعضها (توالي أو توازي) باستخدام وصلات MC4 المقاومة للماء، وسحب سلكي الموجب والسالب إلى لوحة التجميع.

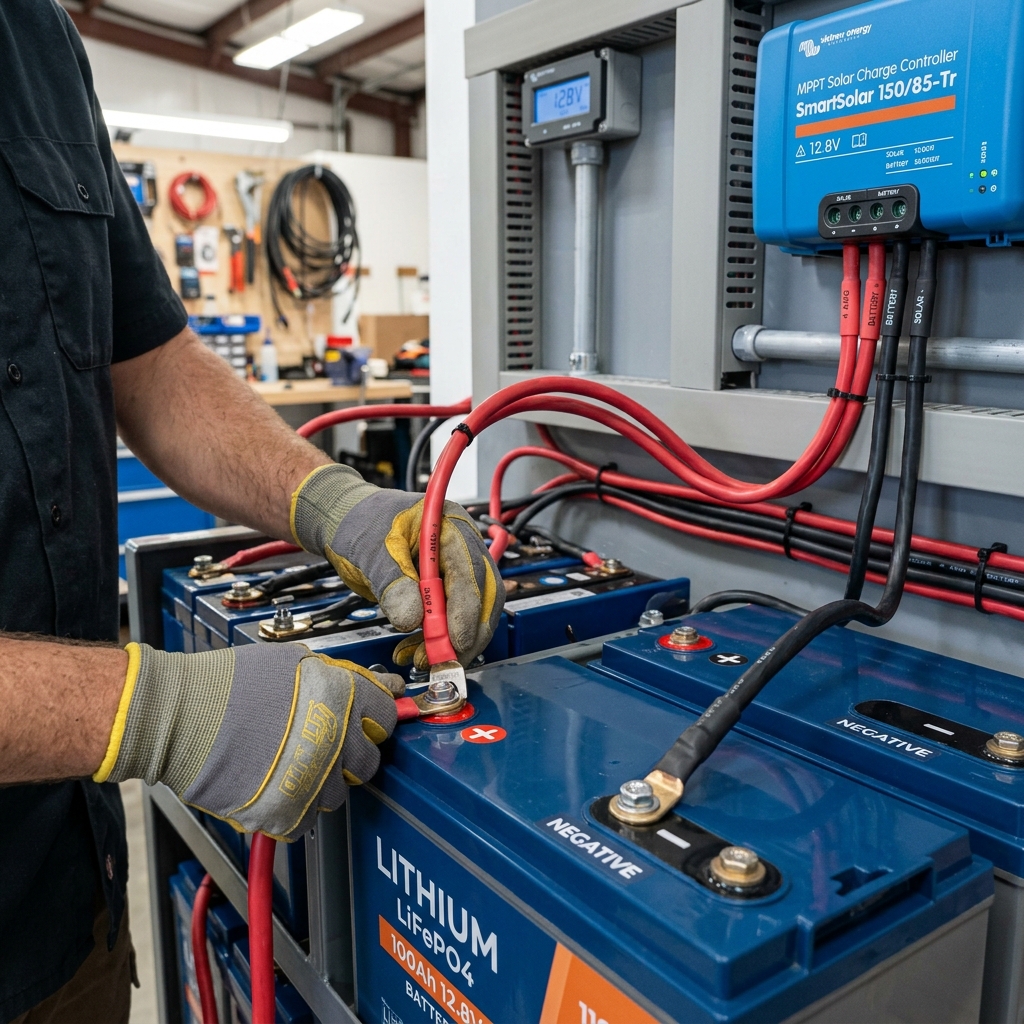

توصيل البطاريات بالمنظم (الأهم هندسياً)
قبل توصيل أي لوح شمسي، يجب دائماً توصيل البطاريات بمنظم الشحن (Charge Controller) أولاً! هذا يسمح للمنظم بالتعرف على جهد النظام (12V أو 24V أو 48V) لضبط إعداداته داخلياً. نستخدم أسلاك نحاسية سميكة جداً ونربط الأقطاب بإحكام.
إدخال طاقة الألواح للمنظم
بعد التأكد من عمل المنظم وقراءته لجهد البطارية، نقوم بإدخال الأسلاك القادمة من الألواح الشمسية إلى منافذ (PV) في المنظم. سيبدأ المنظم فوراً بقراءة الفولتية وبدء عملية الشحن. يُفضل وضع قاطع (DC Breaker) بين الألواح والمنظم لسهولة الفصل للصيانة.

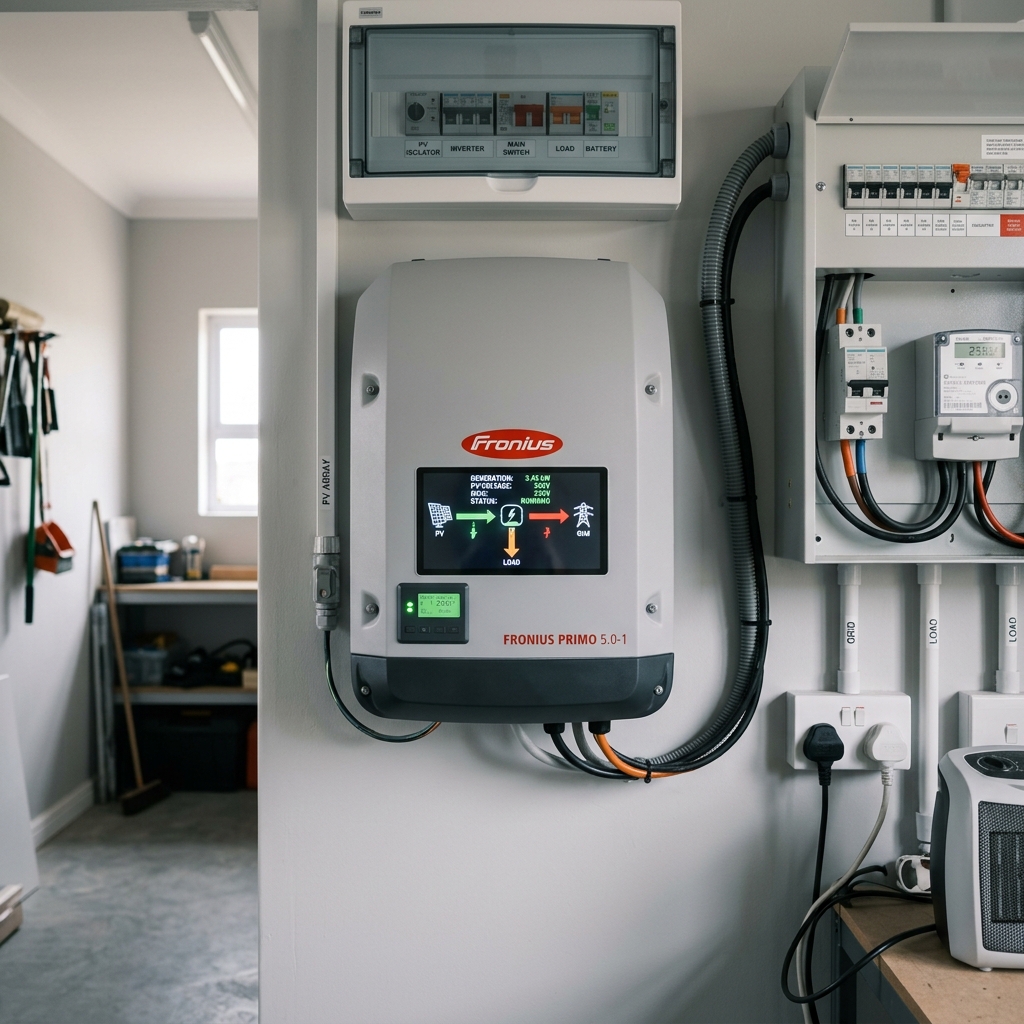

ربط المحول (Inverter) وتوصيل الأحمال
أخيراً، نقوم بتوصيل المحول مباشرة بأقطاب البطاريات (لا تقم بتوصيل المحولات الكبيرة بمخرج Load الخاص بالمنظم لتجنب تلفه). نستخدم أسلاك قصيرة وسميكة جداً. بعد تشغيل المحول والتأكد من استقرار الفولتية (220V)، يمكنك الآن توصيل أجهزتك المنزلية والاستمتاع بالطاقة المجانية!
مثال تطبيقي: كيف تحسب نظامك يدوياً؟ 🧮
قبل استخدام الحاسبة الآلية أدناه، من المهم جداً كمهندس أو كشخص مهتم بالطاقة الشمسية أن تفهم الأساس الرياضي والمنطقي لكيفية تصميم النظام. التصميم الصحيح يعتمد دائماً على دقة تحديد الأحمال (الأجهزة) وساعات تشغيلها.
لنفترض أن لدينا "كرفان" أو استراحة صغيرة تحتوي على 3 أجهزة أساسية فقط، ونريد بناء نظام شمسي لها بمعيار (5.5 ساعات شمس في الكويت). لنقم بإعداد الجدول التالي:
| الجهاز | القدرة (الواط) | العدد | تشغيل نهاراً ☀️ | تشغيل ليلاً 🌙 | طاقة النهار (Wh) | طاقة الليل (Wh) | الطاقة الكلية (Wh) |
|---|---|---|---|---|---|---|---|
| تلفزيون وشاشة | 100W | 1 | 4 ساعات | 4 ساعات | 400 | 400 | 800 |
| إضاءة LED | 50W | 2 | 0 ساعات | 8 ساعات | 0 | 800 | 800 |
| ثلاجة صغيرة | 150W | 1 | 8 ساعات | 8 ساعات | 1200 | 1200 | 2400 |
| المجموع: | 1,600 Wh | 2,400 Wh | 4,000 Wh | ||||
الخطوة الأولى: حساب الألواح الشمسية المطلوبة
- الهدف من الألواح: الألواح الشمسية يجب أن تكون كبيرة بما يكفي لتشغيل أجهزة المنزل في النهار (1600 Wh)، وكذلك شحن البطاريات لتكفي لفترة الليل (2400 Wh). أي أنها تغطي إجمالي الطاقة المطلوبة (4000 Wh).
- ساعات الشمس (PSH): في الكويت والخليج عموماً، نحسب المتوسط السنوي بحوالي 5.5 ساعات من الشمس القوية (الذروة).
- كفاءة النظام (Efficiency): نفترض فقدان 15% من الطاقة (بسبب حرارة الألواح، مقاومة الأسلاك، والمنظم)، لذا نضرب الكفاءة بـ 0.85 للحصول على رقم واقعي ومضمون.
بما أن إجمالي القدرة المطلوبة للألواح هو 855.6 واط، يمكننا حساب عدد الألواح بالمعادلة التالية:
الناتج: نقوم بتقريب الرقم للأعلى، لنحصل على لوحين (2) من مقاس 450 واط.
الخطوة الثانية: حساب حجم البطاريات
- الهدف من البطاريات: البطاريات مسؤولة فقط عن تشغيل الأجهزة في فترة الليل (2400 Wh)، لأن الألواح تتكفل بتشغيل الأجهزة نهاراً.
- جهد النظام (System Voltage): الخيارات المتاحة للبطاريات هي إما نظام صغير 12V، أو متوسط 24V، أو كبير 48V. سنختار هنا 24V لتخفيف الضغط على الأسلاك.
- عمق التفريغ (DoD): وهو (Depth of Discharge). بطاريات الجل لا تتحمل تفريغ أكثر من 50% وإلا ستتلف. بينما بطاريات الليثيوم ممتازة وتتحمل تفريغ حتى 80-90% من طاقتها. سنحسب هنا لبطارية ليثيوم بتفريغ 80%.
الناتج: نحتاج لبطارية ليثيوم بسعة 125 أمبير (Ah) بنظام 24 فولت.
الخطوة الثالثة: حساب المنظم (Charge Controller)
- الهدف من المنظم: ينظم التيار القادم من الألواح لحماية البطاريات.
- الأنواع: يفضل دائماً استخدام نوع MPPT لأنه يستخلص أقصى طاقة ممكنة من الألواح ولا يهدر منها شيء مثل الأنواع القديمة (PWM).
- الحساب: نحسب بناءً على إجمالي قوة الألواح التي اخترناها (2 لوح × 450 واط = 900 واط) مقسوماً على جهد البطاريات.
الناتج: نحتاج منظم MPPT بحجم 40 أمبير (40A) على الأقل.
الخطوة الرابعة: حساب المحول (Inverter)
- الهدف من المحول: لا يعتمد المحول على عدد ساعات التشغيل، بل يعتمد على أقصى قدرة للأجهزة لو تم تشغيلها جميعاً في نفس اللحظة.
- الأحمال الآنية: تلفزيون (100W) + إضاءة (100W لمبتين) + ثلاجة (150W) = 350 واط.
- قدرة الإقلاع (Surge Power): أي جهاز يحتوي على محرك (مثل الثلاجة أو المكيف) يسحب تياراً مضاعفاً 3 مرات تقريباً في أول ثانيتين من تشغيله لكي يقلع. لذا يجب ضرب قدرة الثلاجة في 3 (150 × 3 = 450W).
الناتج: مع إضافة هامش أمان بسيط، يكفينا شراء محول (Pure Sine Wave) بحجم 1000 واط (1kW).
